Дизель-Тестер МТ10Д включает в себя полнофункциональный дизель-тестер для дизельных автомобилей, таких как КАМАЗ, МАЗ и других, компьютерный сканер для дизельных и бензиновых автомобилей и базу данных.
Дизель-Тестер МТ10ДДизель-тестер МТ10Д работает на основе программного обеспечения МТ10
Комплекс Дизель-тестер МТ10Д функционально состоит из трех подсистем:
- Сканера, предназначенного для работы с системой самодиагностики двигателей внутреннего сгорания автомобилей, оснащенных системами электронного управления впрыском топлива и другими системами. Поддерживает диагностику в режиме сканера автомобилей ВАЗ, GM-AVTOVAZ, ГАЗ, МАЗ, Камаз со всеми существующими ЭСУД, включая системы ABS, SRS (подушка безопасности), климат-контроль, иммобилизатор, электроусилитель руля, УАЗ, ИЖ, ЗАЗ, ПАЗ, ЗИЛ, СЕАЗ, DAEWOO, KIA, FORD, RENAULT, FIAT, PEUGEOT, OPEL, HYUNDAI, CHEVROLET, CITROEN, BAW, CHERY, NISSAN / INFINITI , MAZDA, TOYOTA/LEXUS, SUZUKI , GREAT WALL, MAZDA , TOYOTA / LEXUS , NISSAN / INFIN ITI, SUZUKI, BYD, HAFEI , группа VAG, автомобилей, поддерживающих диагностику OBD-II.
- Базы данных для учета и систематизации клиентов и проводимых работ.
- Дизель-Тестера с использованием блока автомобильной диагностики АМД-4Д, позволяющего производить углубленную диагностику топливной системы, цилиндро-поршневой группы (ЦПГ), систем предварительного разогрева, питания и зарядки, газораспределения, электронных систем управления двигателем (ЭСУД) как отечественного, так и импортного производства. Дизель-Тестер является универсальным средством, позволяющим проводить диагностику большинства существующих типов автомобилей с дизельными (и частично бензиновыми) ДВС. Он не ориентирован на какую-либо определенную марку или модель, так как все диагностируемые параметры систем двигателя снимаются путем непосредственного подключения датчиков к контролируемым точкам.
Конструкция комплекса позволяет использовать его как в стационарном, так и в мобильном варианте, в этом случае питание комплекса возможно от аккумулятора тестируемого автомобиля.
Основные функции Дизель-тестера:
Дизель-Тестер позволяет эффективно выявлять неисправность в следующих системах дизельных автомобилей:
Система предпускового разогрева
- Диагностика электрических цепей свечей накала или запальной свечи.
Система топливоподачи
- Диагностика состояния ТНВД и форсунок по характеру кривой пульсаций давления в топливных трубках.
- Определение углов впрыска (без стробоскопа или с ним).
- Просмотр характеристики работы центробежного регулятора (график зависимости угла впрыска от оборотов).
- Определение состава выхлопных газов путем подключения внешнего газоанализатора.
- Электрическая проверка каналов управления топливными форсунками.
Система газораспределения и ЦПГ
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки.
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки.
- Определение правильности установки ремня ГРМ.
- Контроль работы клапанов.
- Оценка качества работы впускного тракта и системы турбонаддува.
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора с возможностью определения неисправностей выпрямительных диодов, реле-регулятора, зависания щеток).
Дополнительные возможности
- Работа в режиме многоканального самописца или осциллографа с возможностью синхронизации от любого из каналов или от специальных каналов синхронизации (ДПКВ, ДВМТ или пьезодатчика впрыска). Одновременное отображение до 8 каналов на экране с возможностью записи.
- Вибродиагностика систем и агрегатов ДВС.
Основные функции дизель-тестера:
- Проверка работы ГРМ, динамическая компрессия
- Проверка работы ГРМ, пульсации давления на впуске
- Диагностика состояния ЦПГ по давлению картерных газов
- Вибродиагностика
- Измерение компрессии
- Измерение угла впрыска при помощи датчика давления
- Диагностика АКБ и генератора.
Диагностируемые системы.
Комплекс позволяет праводить диагностику в режиме сканера автомобилей ВАЗ, GM-AVTOVAZ, ГАЗ, МАЗ, Камаз со всеми существующими ЭСУД, включая системы ABS, SRS (подушка безопасности), климат-контроль, иммобилизатор, электроусилитель руля, УАЗ, ИЖ, ЗАЗ, ПАЗ, ЗИЛ, СЕАЗ, DAEWOO, KIA, FORD, RENAULT, FIAT, PEUGEOT, OPEL, HYUNDAI, CHEVROLET, CITROEN, BAW, CHERY, NISSAN / INFINITI , MAZDA, TOYOTA/LEXUS, SUZUKI , GREAT WALL, MAZDA , TOYOTA / LEXUS , NISSAN / INFINITI, SUZUKI, BYD, HAFEI , группа VAG, автомобилей, поддерживающих диагностику OBD-II. На сегодняшний день для диагностики доступно более 1200 различных систем.
Для диагностики различных типов ЭБУ нужно приобрести соответствующий код доступа или, что гораздо выгоднее, подходящий комплект кодов доступа. Такое решение позволяет пользователю приобрести коды доступа, которые ему действительно нужны на сегодняшний день, и иметь возможность в дальнейшем докупить другие коды доступа в случае расширения задач диагностики.
Технические характеристики.
- Осциллографический канал 1: входное напряжение, В: входное сопротивление, кОм: +/-200 В (+/-10%)240
- Осциллографические каналы 2…5: входное напряжение, В: входное сопротивление, кОм: 0…400 В (+/-10%)240
- Частота дискретизации, МГц: 20/0,4
- Разрядность АЦП, бит: 8/10
- Количество наблюдаемых каналов одновременно: от 1 до 8
- Частота вращения коленчатого вала двигателя, об/мин 0…8000
- Угол впрыска: - со стробоскопом, град- с датчиком ВМТ, град- с датчиком давления, град -5…+60+/-90+/-90
- Электрическое напряжение постоянного тока на клеммах аккумуляторной батареи (АКБ), В 0…35 (+/-10%)
- Пульсации напряжения на клеммах аккумуляторной батареи, В +/-0,35 (+/-20%)
- Сила постоянного электрического тока- в первичных цепях зажигания (датчик тока КТ-6А), А:- ток аккумуляторной батареи (датчик тока КТ-14), А: +/-10 (+/-20%)+/-250 (+/-20%)
- Давление:- датчик давления ДТК-2, (абс./пульсации) кПа- датчик давления ДД-8Д, бар 300/13 (+/-10%)40 (+/-10%)
- Температура:- датчик температуры ДТ-2Д, °С: 0…110+/-2%
- Напряжение питания комплекса: - при питании от источника питания, В- от бортовой сети автомобиля, В ~220+/-10% (50+/-0.5)Гц8…35
- Потребляемая мощность (без учета потребляемой мощности компьютера), при напряжении питания от сети переменного тока 220В, 50 Гц через источник питания АМД-4 или при напряжении питания 13,6В от источника постоянного тока бортовой сети автомобиля, ВА, не более 15
- Масса Дизель-Тестера МТ10Д, включая кабели и доп. аксессуары, кг, не более 7,7
- Масса АМД-4Д, кг, не более 2,5
- Габаритные размеры АМД-4Д, мм, не более: 300х200х80
- Время установления рабочего режима комплекса, мин, не более 5
- Средний срок службы комплекса, лет, не менее 5
- Время непрерывной работы, ч, не менее 8
- Тип соединения с компьютером: Ethernet 10-BASE-T
- Операционная система: Windows 98/Me/2000/ XP/VISTA/7
- Поддерживаемые диагностические интерфейсы: · ISO9141-2 (К-L-line),· J1850 (VPW, PWM), · J1708;CAN: · ISO11898 (High speed), · ISO11519 (Fault Tolerant),· J1939,· J2411 (Single Wire)
- Поддерживаемые языки: Русский, Английский

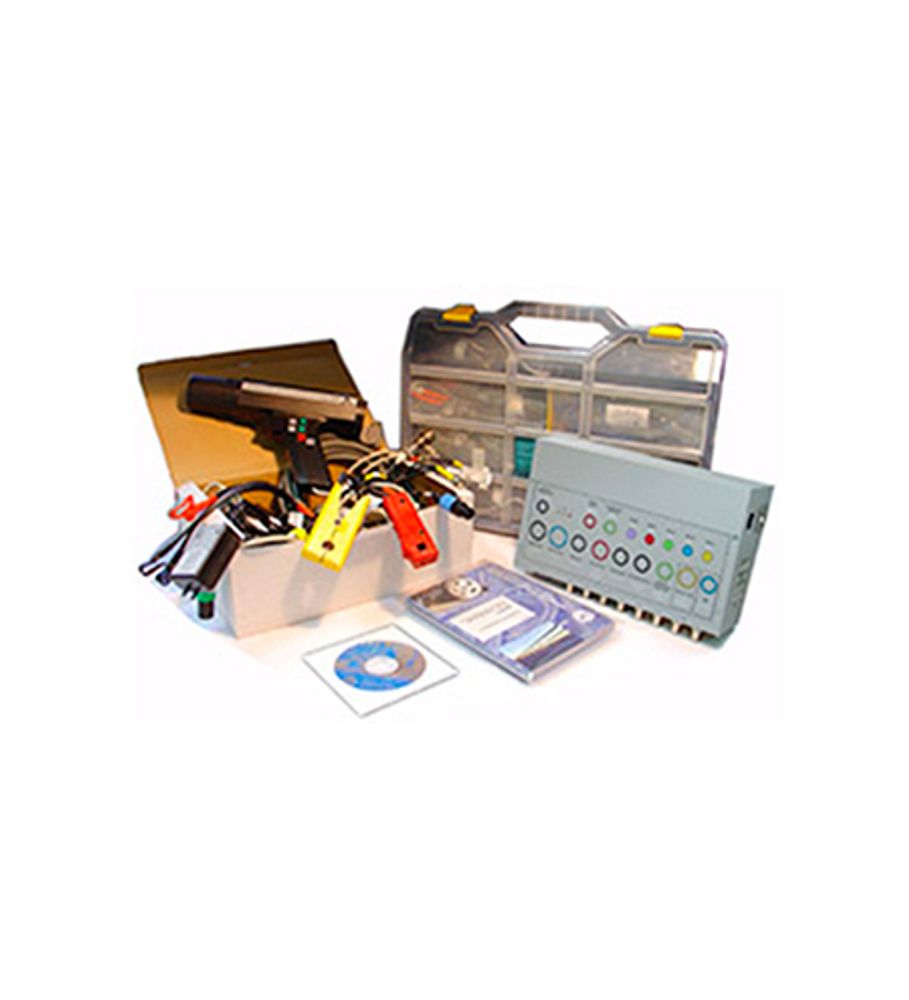

Комплект поставки.
Базовый вариант поставки:
- Блок автомобильной диагностики АМД-4Д
- Датчик вибраций ВД-2 для просмотра уровня и спектра вибраций (шума) в различных точках двигателя
- Датчик абсолютного давления ДТК-2 датчик абс. давления 300 кПа+пульсации
- Датчик давления ДД-8Д и комплект переходников (ЗиЛ, КАМАЗ, МАЗ)
- Датчик коленвала ОДК-2 Оптический датчик частоты вращения коленвала для Камаза
- Датчик температуры ДТ-2Д для измерения температуры масла в двигателе
- Источник питания АМД-4 (140…240)В/12В,1А
- Кабель 10-BASE-T
- Пьезодатчик ПД-4
- Пьезодатчик ПД-6
- Фольга в рулоне - используется совместно с пьезодатчиками ПД-4/6 на окрашенных трубках высокого давления
- Усилитель пьезодатчика УЗ-П для усиления сигнала с датчиков ПД-4 и ПД-6
- Клещи токовые КТ-6А
- Клещи токовые КТ-14
- Стробоскоп СА-4
- Кабель сигнальный:
кабель-пробник AM4-С11-Ж - желтый
кабель-пробник AM4-С21-Г - голубой
кабель-пробник AM4-С31-З - зеленый
кабель-пробник AM4-С41-К - красный
кабель-пробник AM4-С51-Ф - фиолетовый
- Кабель диагностический АМД4-Д14-ДИАГ
- Кабель-адаптер OBDII СО10-Д21-OBDII для автомобилей с диагностической колодкой OBD II, допускается замена на кабель AMД4-Д46-OBDII
- Кабель питания АМ4-П11-АКК
- Кабель ДВМТ/ДПКВ АМД4-С83-ДВМТ/ДПКВ для подключения индуктивных датчика положения коленчатого вала (ДПКВ) и/или датчика верхней мертвой точки (ДВМТ)
- Кабель-адаптер ДВМТ универсальный АМ4-СF1-ДВМТ для подключения индуктивного датчика верхней мертвой точки (ВМТ) ко входу синхронизации «ДВМТ/ДПКВ»
- Кабель-адаптер ДПВК универсальный АМ4-СG1-ДПКВ для подключения индуктивного датчика положения коленчатого вала (ДПКВ) ко входу синхронизации «ДВМТ/ДПКВ»
- Шнур-переходник ШП-3-1,5 4шт
- Шнур-переходник ШП-3-2,8 10шт
- Шнур-переходник ШП-3-6,3 6шт
- Шнур-переходник ШП-КГ 3шт
- Комплект щупов для АМД-4А 7шт
- Паспорт Дизель-Тестер МТ10Д
- Программное обеспечение МТ10 и документация на CD
Дополнительные аксесуары МТ10Д, поставляемые отдельно
- Кабель-адаптер АМД4-Д49-OBDII/LR для подключения к автомобилям Lada LARGUS, RENAULT
- Кабель-адаптер DEUTSCH9 АМД4-Д45-DEUTSCH9 для подключения к автомобилям с колодкой J1939 9pin (КАМАЗ-Cummins)
- Кабель-адаптер АМД4-Д48-OBD II/C для диагностики автомобилей ГАЗЕЛЬ с двигателями Cummins
- Кабель-адаптер АМД4-Д47-OBD II/HHD для диагностики тяжелой коммерческой техники HYUNDAI
- Кабель-адаптер ВАЗ/GM-12 AM4-Д32-ВАЗ для автомобилей ВАЗ, ИЖ и DAEWOO c 12-контактной диагностической колодкой (GM)
- Кабель-адаптер ГАЗ АМ4-Д22-ГАЗ для автомобилей ГАЗ, УАЗ
- Кабель-адаптер АБС ГАЗ АМ4-Д72-ГАЗ АБС для подключения к ABS автомобилей ГАЗ
- Кабель-адаптер ДПКВ/ВАЗ АМ4-СD1-ВАЗ ДПКВ для совместного использования с кабелем АМД4-С83-ДВМТ/ДПКВ
- Кабель-адаптер ДПКВ/ГАЗ АМ4-СЕ1-ГАЗ ДПКВ для совместного использования с кабелем АМД4-С83-ДВМТ/ДПКВ
- Кабель-адаптер Steyr АМ4-Д62-Steyr для подключения к автомобилям с ЭБУ VDO Steyr (ГАЗ-560)
- Кабель-адаптер VAG-4 AM4-Д52-VAG для автомобилей группы VAG: Audi, VW, Skoda, Seat, выпущенных до 1994 года
- Комплект переходников ДД-8Д дополнительный комплект переходников для дизельных легковых автомобилей: FORD, NISSAN, TOYOTA, MITSUBISHI, Газель
