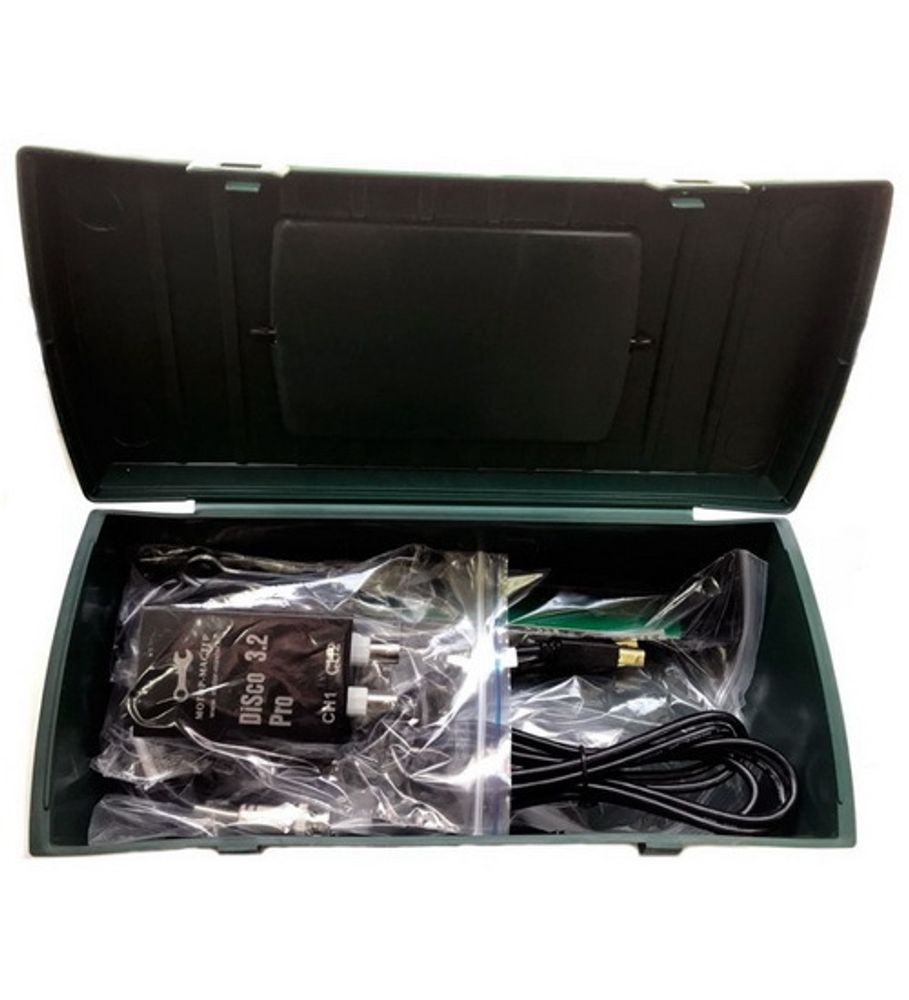

Комплект DiSco Express 3.2 на основе осциллографа DiSco 3.2

2-х канальный USB-осциллограф DiSco 3.2 Pro

Технические характеристики

Аналоговые каналы

• Количество универсальных аналоговых каналов: 2

• Количество одновременно включенных каналов: 1, 2

• Количество аппаратных поддиапазонов канала: 40

• Аппаратные поддиапазоны канала: от ±0.05 до ±350 В

• Входное активное сопротивление канала: не менее 1 МОм

Максимальная частота дискретизации

В режиме осциллографа и самописца:

• 500 кГ в 1-но канальном режиме

• 250 кГц в 2-х канальном режиме

Разрядность АЦП

В режиме осциллографа и самописца: 10 бит

Режимы работы

• Осциллограф (функционально подобен обычному аналоговому осциллографу)

• Покадровый мотор-тестер (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа)

• Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа)

Прочие технические характеристики

• Напряжение питания: от USB

• Потребляемый ток: не более 100 мА

• Гальваническая развязка питания: нет

• Габаритные размеры измерительного блока: 80 x 50 x 32 мм

• Масса измерительного блока: не более 0.2 кг

ПРЕДУПРЕЖДЕНИЯ!

Прибор не имеет гальванической развязки. Корпус прибора, экраны всех разъемов, крючок (только для DiSco 2 Pro, DiSco 2.5 Pro, DiSco 3.2 Pro, MT DiSco 3.3 Pro, MT DiSco 4 Pro) соединены в общую электрическую цепь. Не допускайте появления разности потенциалов между любыми из нижеперечисленных элементов:

• корпус осциллографа;

• крючок подвеса;

• отрицательный контакт щупов используемых каналов

• экран разъемов BNC;

• экран разъема USB.

Комплектация
