Описание:

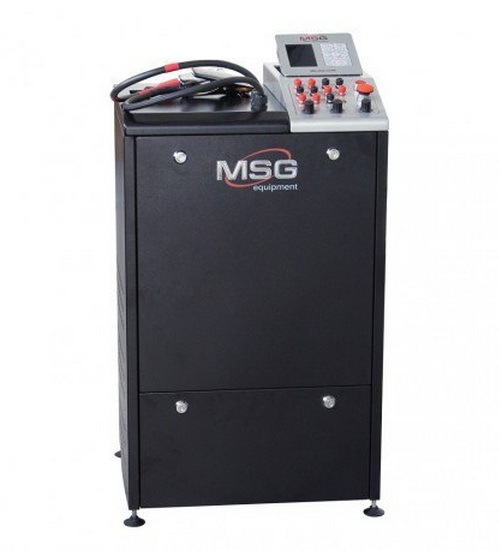

Стенд MS002 COМ – многофункциональный диагностический стенд, предназначенный для быстрой и качественной диагностики автомобильных стартеров, генераторов и реле-регуляторов без использования дополнительных измерительных приборов.
Применение:
Стенд MS002 COМ позволяет оценить техническое состояние генераторов и стартеров легковых и грузовых автомобилей, определить причину возможной неисправности, а также провести контрольное испытание после его ремонта.
Стенд MS002 COM предназначен для диагностики:
• 12 и 24-вольтовых генераторов с нагрузкой до 200А и 100А соответственно;
• Стартеров до 6 кВт (в режиме холостого хода);
• Всех современных типов реле-регуляторов (снятых с генератора) с указанием ошибок в протоколах COM.
Отличительными особенностями стенда MS002 COM являются:
• Удобство и простота в использовании;
• Быстрое и точное измерение рабочих параметров;
• Удобная система крепления агрегата и его привода на стенде без использования дополнительных инструментов;
• Диагностика всех современных типов реле-регуляторов;
• Плавная регулировка оборотов генератора и тока нагрузки;
• Встроенная электронная защита предохраняет электронные компоненты стенда от повреждений, в случае неправильного подключения агрегата;
• Использование мембранной клавиатуры на панели управления упрощает периодическое обслуживание стенда.
• Цветной дисплей с диагональю 4.3”;
• Современный дизайн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габариты (Г×Ш×В), мм |
555×455×930 |
|
Вес, кг |
96 |
|
Напряжение питания, В |
400 |
|
Тип питающей сети |
Трехфазная |
|
Количество подключаемых АКБ |
2 одинаковых по 12В |
|
Модель АКБ (Не входит в комплект) |
Ёмкость от 45 до 60 А/ч |
|
Автоматическая зарядка АКБ №1 |
Да |
|
Автоматическая зарядка АКБ №2 |
Нет |
|
Номинальное напряжение проверяемых агрегатов, В |
12, 24 |
|
Проверка генераторов |
|
|
Нагрузка на проверяемый генератор |
0-200 для 12 В 0-100 для 24 В |
|
Мощность привода, кВт |
5.5 |
|
Регулировка нагрузки (0-100%) |
Плавно |
|
Обороты привода, об/мин |
0-3000 |
|
Регулировка оборотов привода |
Плавно |
|
Тип передачи (привод/генератор) |
Ременная |
|
Типы ремней |
- Клиновой - Поликлиновой |
|
Типы проверяемых генераторов |
«COM» («LIN», «BSS»), «P-D», «RLO», «C», «SIG», «F/67» |
|
Выводимые параметры |
- Напряжение стабилизации; - Переменный ток; - Постоянный ток; - Обороты привода; Для COM реле-регуляторов: - Протокол; - Скорость обмена; - ID; - Тип; - Ошибки. |
|
Проверка стартеров |
|
|
Мощность проверяемых стартеров, кВт |
До 6 |
|
Измеряемые параметры |
- Напряжение; - Переменный ток; - Постоянный ток. |
|
Проверка реле-регуляторов |
|
|
Проверяемые параметры реле-регулятора |
- Напряжение стабилизации; - Постоянный ток через обмотку ротора; Для COM реле-регуляторов: - Протокол; - Скорость обмена; - ID; - Тип; - Ошибки. |
|
Типы проверяемых реле-регуляторов |
«COM» («LIN», «BSS»), «P-D», «RLO», «C», «SIG» |
|
Защита от короткого замыкания |
Да |
|
Звуковой сигнал при коротком замыкании |
Да |
