Описание:

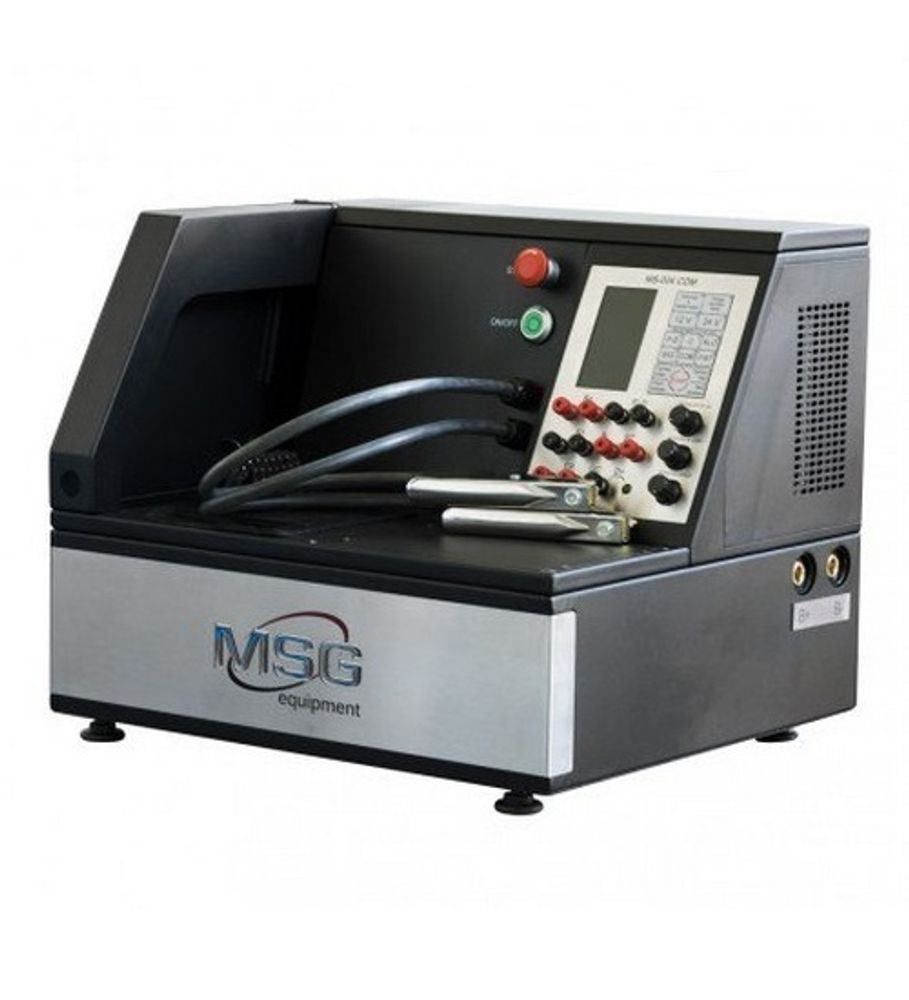

Стенд MS004 COM – компактный многофункциональный диагностический стенд, предназначенный для быстрой и качественной диагностики автомобильных стартеров, генераторов и реле-регуляторов без использования дополнительных измерительных приборов.
Применение:
Стенд MS004 COМ позволяет оценить техническое состояние генераторов с допустимой нагрузкой (до 100 Ампер для 12 В и до 50 Ампер для 24 В), стартеров 12 В /24 В, имеющих мощность до 4 кВт и всех современных типов реле-регуляторов. Параметры стенда позволяют выявить 99% всех возможных поломок генераторов. Также можно провести контрольное испытание электроагрегата после его ремонта.
Отличительными особенностями стенда MS004 COM являются:
• Компактные размеры;
• Удобство и простота в использовании;
• Быстрое и точное измерение рабочих параметров электроагрегатов;
• Удобная система крепления агрегата и его привода на стенде без использования дополнительных инструментов;
• Диагностика всех современных типов реле-регуляторов;
• Встроенная электронная защита предохраняет электронные компоненты стенда от повреждений, в случае неправильного подключения агрегата;
• Плавная регулировка оборотов генератора и тока нагрузки;
• Использование мембранной клавиатуры на панели управления упрощает периодическое обслуживание стенда;
• Цветной дисплей с диагональю 4.3”;
• Современный дизайн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габариты (Г×Ш×В), мм |
570×505×450 |
|
Вес, кг |
62 |
|
Напряжение питания, В |
230 или 120 |
|
Частота питающей сети, Гц |
50/60 |
|
Тип питающей сети |
Однофазная |
|
Количество подключаемых АКБ |
2 одинаковых по 12В |
|
Модель АКБ (Не входит в комплект) |
Ёмкостью от 45 до 60 А/ч и габаритами (Д×Ш×В), мм. не более: 207×175×17 |
|
Автоматическая зарядка АКБ №1 |
Да |
|
Автоматическая зарядка АКБ №2 |
Нет |
|
Номинальное напряжение проверяемых агрегатов, В |
12, 24 |
|
Проверка генераторов |
|
|
Нагрузка на проверяемый генератор |
0-100 для 12 В 0-50 для 24 В |
|
Мощность привода, кВт |
2,2 |
|
Регулировка нагрузки (0-100%) |
Плавно |
|
Обороты привода, об/мин |
0-3000 |
|
Регулировка оборотов привода |
Плавно |
|
Тип передачи (привод/генератор) |
Ременная |
|
Типы ремней |
- Клиновой - Поликлиновой |
|
Типы проверяемых генераторов |
«COM» («LIN», «BSS»), «P-D», «RLO», «C», «SIG», «F/67» |
|
Выводимые параметры |
- Напряжение стабилизации; - Переменный ток; - Постоянный ток; - Обороты привода; Для COM реле-регуляторов: - Протокол; - Скорость обмена; - ID; - Тип; - Ошибки. |
|
Проверка стартеров |
|
|
Мощность проверяемых стартеров, кВт |
До 4 |
|
Измеряемые параметры |
- Напряжение; - Переменный ток; - Постоянный ток. |
|
Проверка реле-регуляторов |
|
|
Проверяемые параметры реле-регулятора |
- Напряжение стабилизации; - Постоянный ток через обмотку ротора; Для COM реле-регуляторов: - Протокол; - Скорость обмена; - ID; - Тип; - Ошибки. |
|
Типы проверяемых реле-регуляторов |
«COM» («LIN», «BSS»), «P-D», «RLO», «C», «SIG» |
|
Защита от короткого замыкания |
Да |
|
Звуковой сигнал при коротком замыкании |
Да |
