Описание:

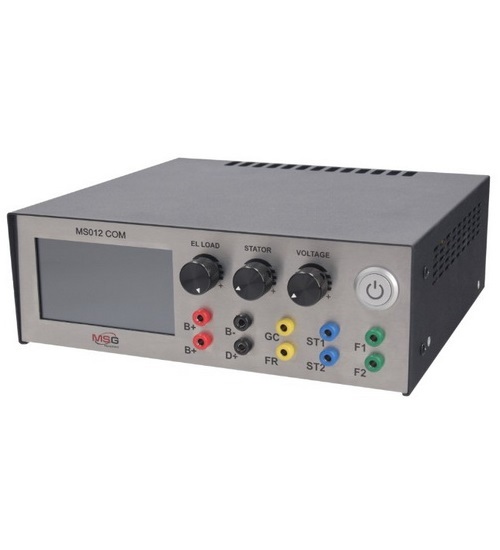

Тестер MS012 COM позволяет имитировать подключение регулятора напряжения к исправному генератору с целью определения его работоспособности и подбора регулятора-аналога под конкретный генератор.
Применение:Тестер служит для оценки работоспособности и соответствия техническим характеристикам регуляторов напряжения 12 и 24 В с заданным сопротивлением ротора и терминалами подключения «L/FR», «SIG», «RLO», «RVC», «C KOREA», «P-D», «COM» («LIN», «BSS»), «C JAPAN» по следующим критериям:
• Работоспособность цепи контрольной лампы;
• Работоспособность канала задания напряжения;
• Работоспособность канала обратной связи;
• Величина и соответствие напряжения стабилизации;
• Обороты двигателя, при которых включается регулятор;
• Поддержание нагрузки регулятором.
Дополнительно для COM регуляторов:
• ID регулятора;
• Работоспособность системы диагностики регулятора;
• Тип протокола обмена данных;
• Скорость обмена данными.
Также тестер позволяет осуществить подбор регулятора-аналога под конкретный генератор.
Преимущества:
• Позволяет провести комплексную оценку состояния регулятора напряжения;
• Простой, интуитивно-понятный интерфейс в сочетании с сенсорным управлением обеспечивает простоту использования;
• Цветовая маркировка проводов облегчает подключение тестера к регулятору напряжения;
• Бесплатное обновление программного обеспечения тестера;
• Наличие встроенных систем защиты предотвращает повреждение прибора в случае неправильного подключения диагностируемого регулятора напряжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габариты (Г×Ш×В), мм |
260×265×92 |
|
|
Вес, кг |
4,1 |
|
|
Напряжение питания, В |
230 или 120 |
|
|
Частота питающей сети, Гц |
50/60 |
|
|
Тип питающей сети |
Однофазная |
|
|
Потребляемая мощность не более, Вт |
500 |
|
|
Проверка регуляторов напряжения |
||
|
Напряжение проверяемых регуляторов напряжения, В |
12, 24 |
|
|
Сопротивление имитируемой обмотки ротора, Ом |
12V – от 1,8 до 22 24V – от 4,1 до 22 |
|
|
Частота статорных обмоток (имитация оборотов двигателя), об/мин |
От 0 до 6000 |
|
|
Имитация нагрузки на регулятор напряжения, % |
От 0 до 100 |
|
|
Проверяемые параметры регулятора напряжения |
- Напряжение стабилизации; - Ток через обмотку ротора; - Контрольная лампа (D+). Дополнительно для COM регуляторов напряжения: - ID; - Протокол регулятора напряжения; - Скорость обмена; - Тип протокола обмена данных; - Ошибки. |
|
|
Типы проверяемых регуляторов напряжения |
12В |
«L/FR», «SIG», «RLO», «RVC», «C KOREA», «P-D», «COM» («LIN», «BSS»), «C JAPAN» |
|
24В |
«L/FR», «COM» («LIN», «BSS») |
|
|
Регулировка напряжения генерации в регуляторах напряжения с внешним управлением |
Да |
|
|
Защита от короткого замыкания |
Да |
|
|
Звуковой сигнал при коротком замыкании |
Да |
|
|
Рабочая температура, ℃ |
от +10 до +40 |
|
|
Температура хранения, ℃ |
от 0 до +50 |
|
|
Относительная влажность |
от 0 до 75% |
|
|
Степень защиты |
IP20 |
|
