Описание:

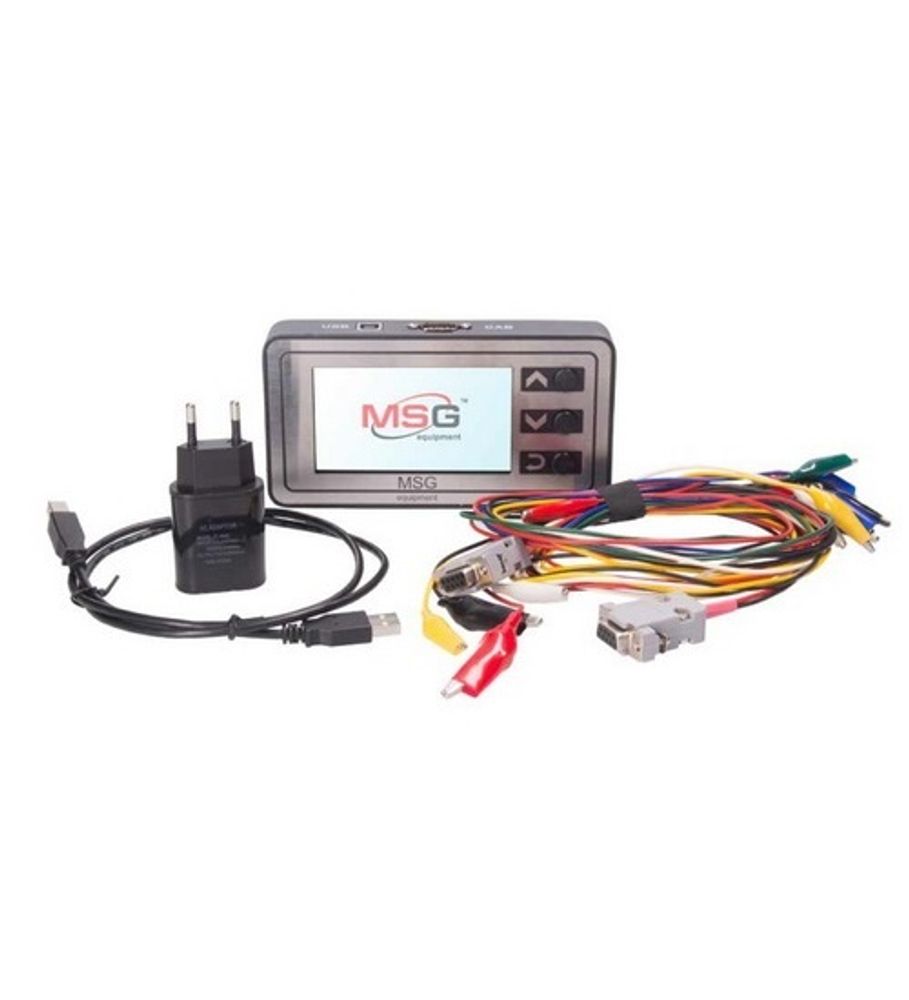

Тестер MS013 COM предназначен для диагностики реле-регуляторов автомобильных генераторов с номинальным напряжением 12 В непосредственно на автомобиле, либо на диагностическом стенде, который обеспечивает его привод. Также тестер MS013 COM позволяет оценить работоспособность реле-регулятора, снятого с генератора.
Применение:
Прибор проверки реле-регулятора генератора MS013 COM быстро и просто проверяет реле по следующим параметрам:
• Напряжение стабилизации;
• Нагрузка на генераторе.
Для реле-регулятора генераторов типа СОМ:
• Протокол и скорость обмена данными;
• ID и тип реле-регулятора;
• Наличие и тип ошибок.
Преимущества:
• Определение ID реле-регулятора и отображение ошибок для реле-регуляторов с терминалом СОМ;
• Поддержка актуальности программного обеспечения путём обновления прошивки прибора;
• Удобное и простое управление на цветном сенсорном экране размером 4,3 дюйма.
Дополнительные функции:
• Генерация ШИМ-сигнала;
• Простейший одноканальный осциллограф;
• Возможность калибровки измеряемого напряжения и показаний FR генератора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габариты (Г×Ш×В), мм |
157×85×26 |
|
Вес, кг |
0.7 |
|
Источник питания |
АКБ 12B или AC/DC на 5В/2А |
|
Рабочая температура, °С |
от 0 до +40 |
|
Температура хранения, °С |
от -10 до +50 |
|
Относительная влажность |
≤75% при 0…+40 °С ≤0% при -10…+50 °С |
|
Проверка статорных обмоток |
|
|
Напряжение проверяемых реле-регуляторов, В |
12 |
|
Проверяемые параметры реле-регулятора |
- Напряжение стабилизации; - Нагрузка на генератор; Для COM реле-регуляторов: - Протокол; - Скорость обмена; - ID; - Тип регулятора; - Ошибки. |
|
Типы проверяемых реле-регуляторов |
«COM» («LIN», «BSS»), «P-D», «RLO», «C», «SIG», «D+» |
|
Дополнительные функции |
|
|
Защита от короткого замыкания |
Да |
|
Генератор ШИМ-сигналов (PWM) |
Да |
|
Осциллограф |
Да |
