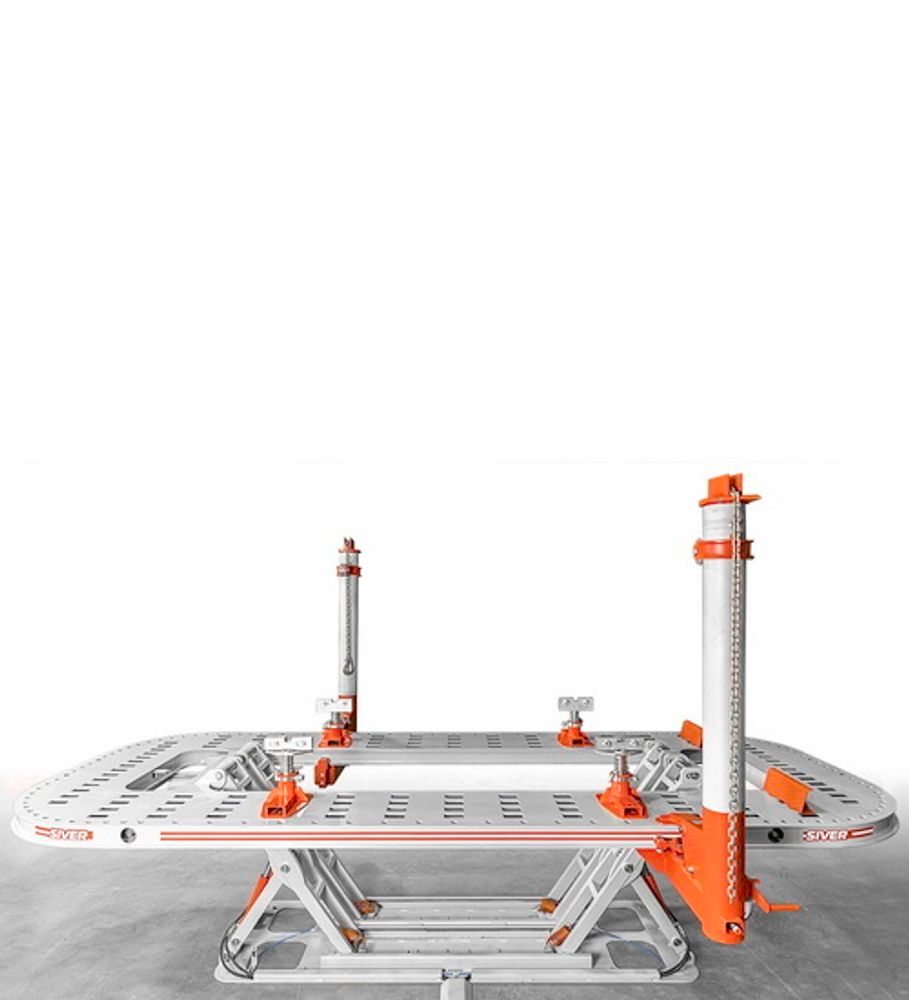

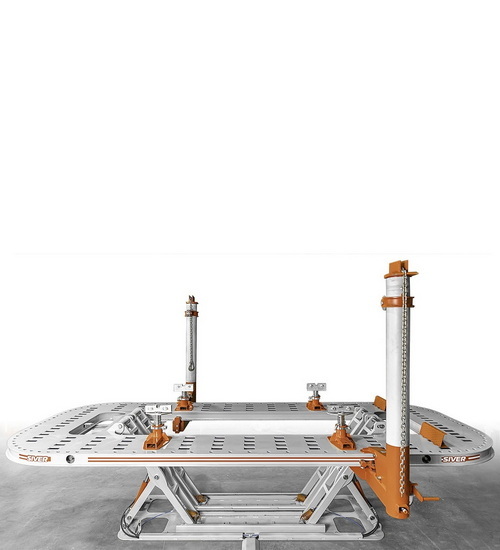

Стапель SIVER ЕLM-210 с ножничным подъемником.

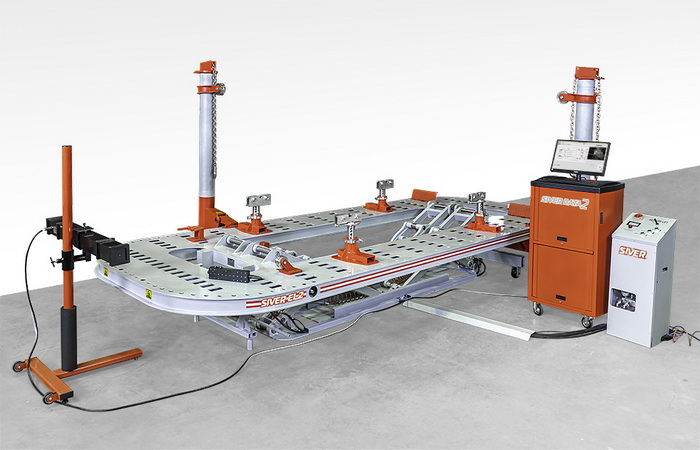

Платформенный стапель с ножничным подъемником (грузоподъемностью до 2,5 тонн) SIVER ELM предназначен для совместной работы с электронной измерительной системой SIVER DATA. Это система нового поколения, сочетающая в себе лучшие качества современных измерительных систем.
Стенд SIVER ELM предназначен для ремонта кузовов легкового и малого коммерческого транспорта. Большие размеры платформы позволяют работать с большинством автомобилей. Башенные силовые устройства легко перемещаются по всему периметру платформы, и обеспечивают постоянное тяговое усилие. Для фиксации силовых устройств не требуется инструмент, разработанный механизм фиксации прост в использовании. Установка автомобиля на стенд не займет много времени, а подъемник обеспечит удобную для работы высоту.
|
|
|
|
|
|
Платформа изготавливается из листового металла. Внутренние усилители обеспечивают необходимую жесткость рамы. |
Удобное положение тела при работе на стенде с автомобилем. |
Регулируемая высота подъема от 520 до 1200 мм и внутренний проем 3х1 м обеспечивают легкий доступ к нижней части автомобиля. |
|
|
|
|
||
|
В нижнем положении платформа фиксируется наклонно, что способствует простоте установки автомобиля. |
Стенд оснащен разведенной внутри рамы пневмомагистралью. В удобных местах выведены разъемы для подключения пневмоинструмента. |
||
Оснащение
|
|
|
|
|
360° - силовые устройства прокатываются вокруг платформы |
Механизм быстрой фиксации, 108 положений установки |
Противооткатные упоры для безопасной установки/снятия автомобиля |
|
|
|
|
|
Два силовых устройства позволяют организовать противовектор тяги или одновременно тянуть в двух точках. |
Множество адаптеров для автомобилей без отбортовки порогов. Все адаптеры крепятся к универсальным захватам, в том числе и для рамных автомобилей.(опционально) |
Захваты за отбортовку цангового типа с большим числом степеней свободы. |
|
|
|
|
|
Ролик для правки вниз и фиксатор цепи в стандартной комплектации. |
Подножка для удобства в работе. |
Пневмодомкрат. Позволяет быстро приподнять автомобиль для установки на захваты. (опционально) |
|
|
|
|
|
Комплект спецоснастки SIVER MAXI, Рекомендуется как минимальный для работы со стендом. |

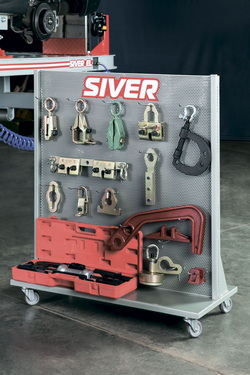

Тележка для спецоснастки. (опционально) |
Дополнительно на силовые устройства может крепиться стрела для вытяжки вверх. (опционально) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габаритная длина стенда (мм) |
6900 |
|
Максимальная габаритная высота (мм) |
3430 |
|
Длина платформы (мм) |
5138 |
|
Ширина платформы (мм) |
2112 |
|
Параметры электросети |
2,4 кВт/400 В/50 Гц/3 ф |
|
Рабочее давление пневмосети (бар) |
6-8 |
|
Максимальная грузоподъемность стенда (кг) |
2500 |
|
Максимальная высота подъема платформы (мм) |
1200 |
|
Усилие гидроцилиндра (т) |
10 |
КОМПЛЕКИТАЦИЯ
|
|
SIVER ELM |
|
Платформа в сборе (с подъемником) |
1 шт. |
|
Электрогидравлическая насосная станция |
1 шт. |
|
Силовое устройство 10 т. |
2 шт. |
|
Пневмогидравлический насос |
2 шт. |
|
Стойки крепления автомобиля с зажимами |
4 шт. |
|
Трапы |
2 шт. |
|
Комплект оснастки: |
1. Ящик - 1 шт. 2. Цепь 8Р107 – 2 шт. 3. Фиксатор C903 – 2 шт. 4. Зажим C101 – 1 шт. 5. Зажим С102NN – 1 шт. 6. Зажим С302 – 1 шт. 7. Зажим С601N – 1 шт. 8. Захват с насадками YC105 – 1 шт. |
