ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диаметр посадочной полки устанавливаемого диска, дюймов |
10-24 (22-24 при использовании мобильного кронштейна) |
|
Ширина устанавливаемого диска, дюймов, не более* |
13 |
|
Напряжение питания, В |
380±10% |
|
Потребляемая мощность, кВт, не более |
0,75 |
|
Рабочее давление в гидросистеме, кгс/кв.см |
не менее 150 |
|
Максимальное выходное давление гидронасоса, кгс/см.кв. |
250 |
|
Производительность гидронасоса, л/мин |
1,35 |
|
Рабочий ход штока гидроцилиндра, мм |
30 |
|
Максимальное усилие, развиваемое рабочим цилиндром, Н |
50000 |
|
Степень защиты оболочки, |
IPX0 |
|
Класс защиты от поражения электрическим током, |
I |
|
Наличие привода |
— |
|
Наличие откидного кронштейна |
+ |
|
Наличие токарного суппорта |
— |
|
Вес нетто,кг |
231 |
|
Вес брутто, кг |
290 |
|
Габаритные размеры min (ДхШхВ), мм** |
615х1030х1315 |
|
Габаритные размеры max (ДхШхВ), мм*** |
615х1195х1485 |
|
Габаритные размеры в упаковке (ДхШхВ), мм, не более |
750х1010х1480 |

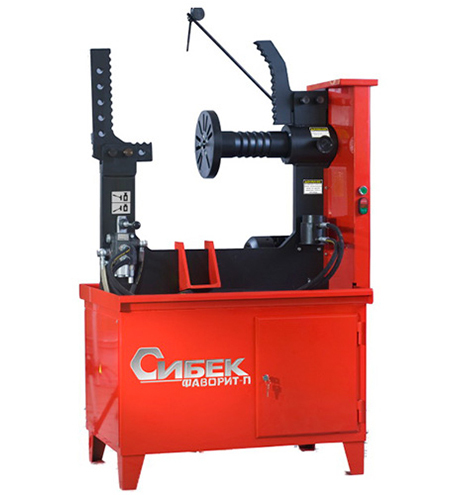

Стенд для правки дисков «Фаворит-C» предназначен для правки литых и кованых легкосплавных дисков от 10 до 24 дюймов включительно (до 24х дюймов - используя мобильный кронштейн). Добавлен электрический привод вращения шпинделя, предназначенный для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда "Фаворит-C" позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита-C». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
