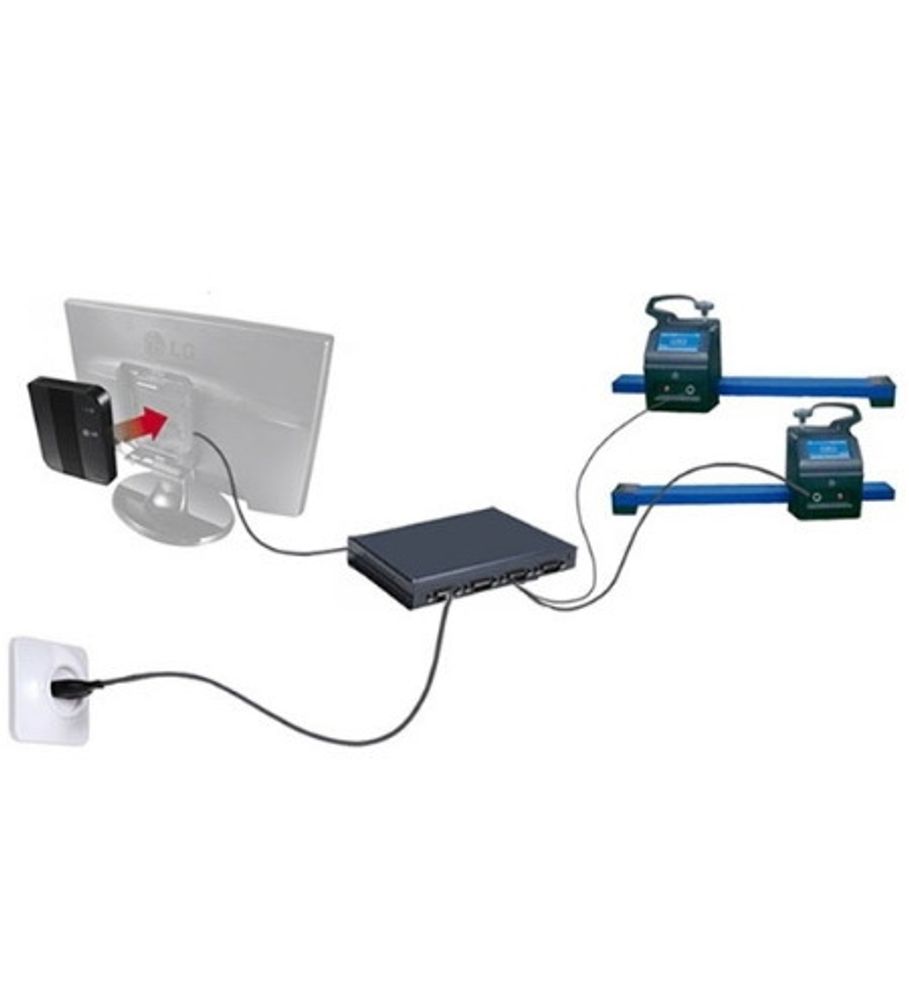

Модификации прибора 4108 – оснащаются 4 датчиками поворота и 4 датчиками измерителями вертикальных углов. «2 ИБ» - измеряют углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения. Измерительные блоки оснащены электронными уровнями и подключаются к компьютерной стойке посредством сигнальных кабелей (10м.)
Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.
Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью пульта дистанционного управления или клавиатуры на компьютерной стойке.
Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией.
В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.
В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.
Компьютерные стойки управления прибором имеют маркировку «Т» - в случае комплектации стандартной стойкой Модель Т 4108. Крышка выполнена из АБС пластика. Также доступна модификация стенда без компьютерной стойки Модель 4108.
Модификация компьютерной стойки выбирается по желанию заказчика.
В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.
|
Наименование параметра |
Диапазон измерений |
Макс. погрешность измерений |
Сред. статист. погрешность |
|
Углы установки передних колес |
|||
|
Углы развала колес |
±8º |
±5' |
±2' |
|
Угол суммарного схождения передних колес |
±5º |
±6' |
±3' |
|
Угол продольного наклона шкворня |
±19º |
±10' |
±6' |
|
Угол поперечного наклона шкворня |
±19º |
±10' |
±6' |
|
Углы поворота колес передней оси |
±11º |
±10' |
±6' |
|
Максимальный угол поворота колес** |
±45º |
±30' |
±20' |
|
Углы установки задних колес |
|||
|
Углы развала колес |
±8º |
±5' |
±2' |
|
Угол суммарного схождения колес задней оси |
±5º |
±6' |
±3' |
|
Углы индивидуального схождения колес задней оси |
±2,5º |
±5' |
±2' |
|
Углы симметрии |
|||
|
Угол смещения передней оси |
±2,5º |
±6' |
±3' |
|
Угол смещения задней оси* |
±2,5º |
±5' |
±2' |
|
Угол движения |
±2,5º |
±5' |
±2' |
|
Угол отклонения геометрии оси* |
±2,5º |
±6' |
±3' |
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ |
|
Напряжение, В |
220 ± 10% |
|
Частота, Гц |
50/60 |
|
Диапазон крепления колесного адаптера (захвата), дюймы |
12 ÷ 22 |
|
Рабочая температура, °С |
+10 ÷ +35 |
|
Потребляемая мощность, Вт |
150 |
|
Масса, нетто, Кг, |
182 |
|
Масса, брутто, Кг |
212 |
|
Объем, м3 |
1,3 |
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ |
Модель 4108 |
Модель Т4108 |
|
Электронный блок, широкоформатный мультимедийный LCD монитор, Клавиатура, "Мышь", Колонки |
Х |
Х |
|
Компьютерная стойка серии Т |
Х |
|
|
Измерительные блоки 2ИБ "Техно Вектор" |
Х |
Х |
|
Руководство по эксплуатации |
1 |
1 |
|
Самоцентрирующийся колесный адаптер (захват) |
4 |
4 |
|
Стопор для руля |
1 |
1 |
|
Упор для тормоза |
1 |
1 |
|
Поворотная платформа |
2 |
2 |
|
Стяжка боковая |
2 |
2 |
|
Стяжка калибровочная |
2 |
2 |
|
Стяжка передняя |
1 |
1 |
|
Пульт дистанционного управления |
1 |
1 |
|
Фотоприемник пульта дистанционного управления |
1 |
1 |
|
Кабель передних измерительных блоков |
2 |
2 |
|
Калибровочное устройство "Техно Вектор" |
1 |
1 |
|
Уровень калибровочный |
1 |
1 |
