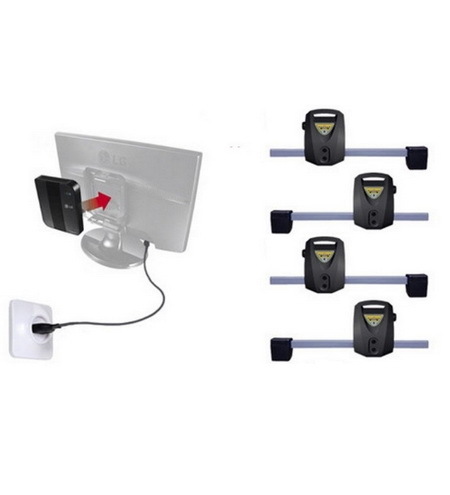

Модификации прибора 5216 R PRRC – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов. «Замкнутый контур» - измеряет углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки прибора Модель 5216 подключаются к компьютерной стойки посредством сигнальных кабелей (10м.). Измерительные блоки прибора Модель 5216 R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Wi-Fi).
Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.
В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.
Стенды могут комплектоваться Измерительными Блоками с функцией PRRC.
Модель 5216 PRRC и Модель 5216R PRRC
В любой модели стенда реализована стандартная процедура "Компенсация биения дисков" по 3-м точкам.
Функция PRRC
Функция PRRC позволяет дополнительно производить процедуру "Компенсация" прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки. При этом поправка, вычисленная в процессе "Компенсации", пересчитывается автоматически под новое положение колеса.
Функция PRRC обеспечивается лазерным датчиком поворота оси измерительного блока.
И включается при компенсации биения дисков и позволяет произвести измерение более чем по 200 точкам, в отличие от стандартной схемы трехточечной компенсации.
Для компенсации биения достаточно повернуть колесо на треть оборота, что до минимума сокращает расстояние, на которое необходимо прокатить автомобиль.
Данная функция значительно увеличивает точность измерений и сокращает время проверки углов установки колес, что повышает производительность в целом.
Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.
Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью пульта дистанционного управления или клавиатуры на компьютерной стойке.
В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.
Компьютерные стойки управления прибором имеют следующие маркировки:
«V» - Модель V 5216 (металлическая стойка с пластиковым декором).
«S» - Модель S 5216 (полностью металлическая стойка)
«Light» - Модель 5216 (стенды без компьютерной стойки)
Модификация компьютерной стойки выбирается по желанию заказчика.
|
Наименование параметра |
Диапазон измерений |
Макс. погрешность измерений |
Сред. статист. погрешность |
|
Углы установки передних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения передних колес |
±5º |
±3' |
±3' |
|
Угол продольного наклона шкворня |
±19º |
±8' |
±5' |
|
Угол поперечного наклона шкворня |
±19º |
±8' |
±5' |
|
Углы поворота колес передней оси |
±22º |
±10' |
±5' |
|
Максимальный угол поворота колес** |
±45º |
±30' |
±20' |
|
Углы установки задних колес |
|||
|
Углы развала колес |
±8º |
±3' |
±2' |
|
Угол суммарного схождения колес задней оси |
±5º |
±3' |
±2' |
|
Углы индивидуального схождения колес задней оси |
±2,5º |
±2' |
±1' |
|
Углы симметрии |
|||
|
Угол смещения передней оси |
±2,5º |
±3' |
±2' |
|
Угол смещения задней оси* |
±2,5º |
±2' |
±1' |
|
Угол движения |
±2,5º |
±2' |
±1' |
|
Угол отклонения геометрии оси* |
±2,5º |
±3' |
±2' |
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ |
|
Напряжение, В |
220 ± 10% |
|
Частота, Гц |
50/60 |
|
Диапазон крепления колесного адаптера (захвата), дюймы |
12 ÷ 24 |
|
Рабочая температура, °С |
+10 ÷ +35 |
|
Потребляемая мощность, Вт |
150 |
