Cтенд развал-схождения Техно Вектор 7 P 7202 MAB

Стенд сход-развал Техно Вектор 7 P 7202 MAB с технологией 3D (Две RAW-камеры высокого разрешения.) предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Система машинного зрения может состоять из 2-х или 4-х видеокамер.

На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.

• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.

• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.

• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

• Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.

• «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.

Технология WideScope повышает стабильность работы:

• Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!

Описание

Стенд сход-развал Техно Вектор 7 T 7202 MAB с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер, и плоских мишеней с градиентным рисунком.

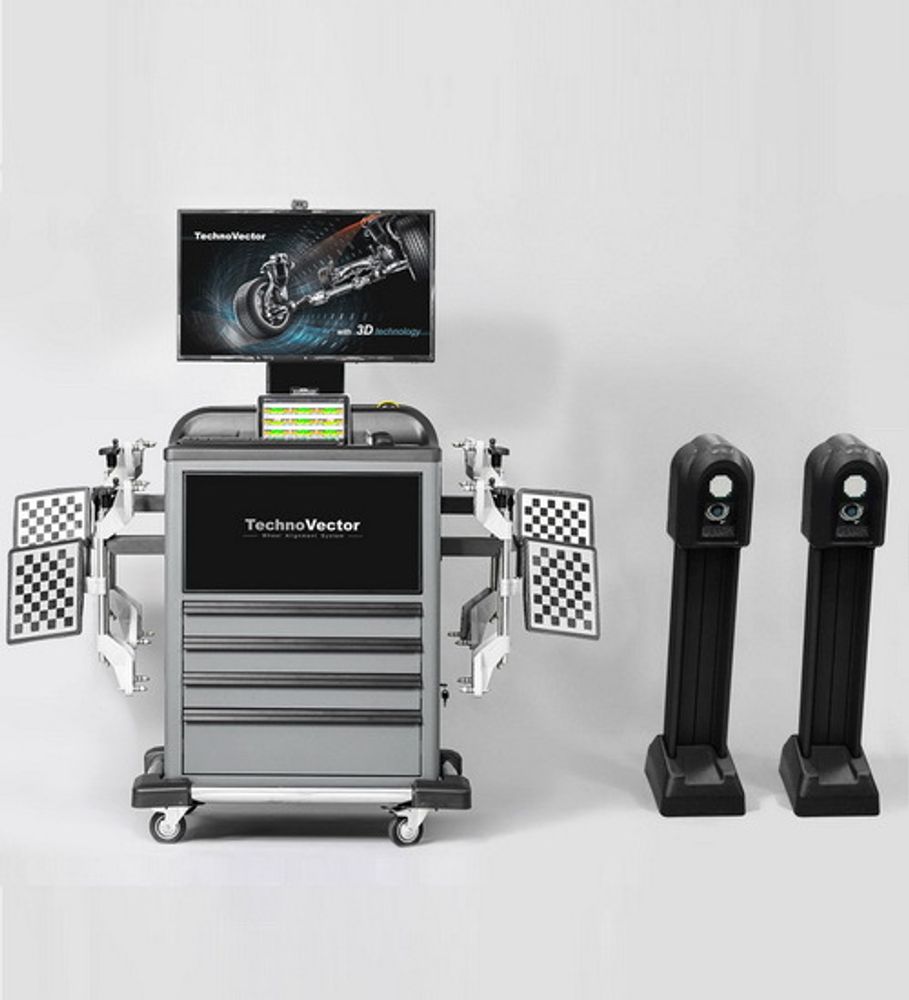

Стенд содержат следующие основные элементы:

1. Компьютерная стойка

• Эргономичная рабочая панель управления;

• Полноразмерная клавиатура;

• Беспроводной пульт управления;

• Современный, высокоскоростной процессор;

• 21,5 дюймов LCD цветной широкоформатный монитор;

• Цветной струйный принтер;

• Программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков

от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• плоских мишеней с градиентным рисунком покрытые защитным слоем;

• прочного ударо-защищенного корпуса.

4. Система машинного зрения

• Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

• Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а также обеспечивающие сквозной проезд.

• Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

• Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

• WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

 ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:

для передней и задней оси:

         • суммарный и индивидуальный углы схождения колес;

         • угол развала колеса;

         • углы смещения колес;

         • углы симметрии осей.

для передней оси (управляемые колеса):

         • угол продольного наклона оси поворота колеса;

         • угол поперечного наклона оси поворота колеса.

ПРОГРАММНО-МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ВЕКТОР

3D ВИЗУАЛИЗАЦИЯ

• 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;

• Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;

• Вся информация на экране обновляется в режиме реального времени;

• При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;

• Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

 СОВЕРШЕННЫЕ ТЕХНОЛОГИИ

• Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;

• Обнаружение частично заслонённых мишеней*;

• Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;

• Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.

• Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;

• Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;

• Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

 * - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

 ИЗМЕРЕНИЯ

• Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;

• Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;

• Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;

• Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;

• Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

 ИНТУИТИВНЫЙ И НАСТРАИВАЕМЫЙ ПОРЯДОК РАБОТЫ

• Простая работа с программой: используются только 4 кнопки в нижней части экрана;

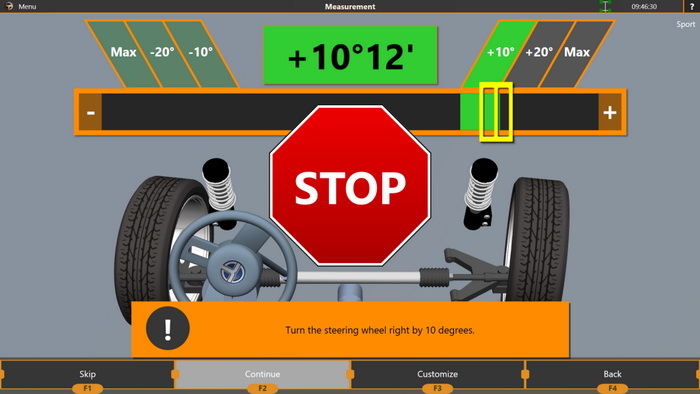

• Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;

• Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;

• Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;

• Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.

• Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;

• Большое количество настроек, позволяющих настроить поведение стенда "под себя".

Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

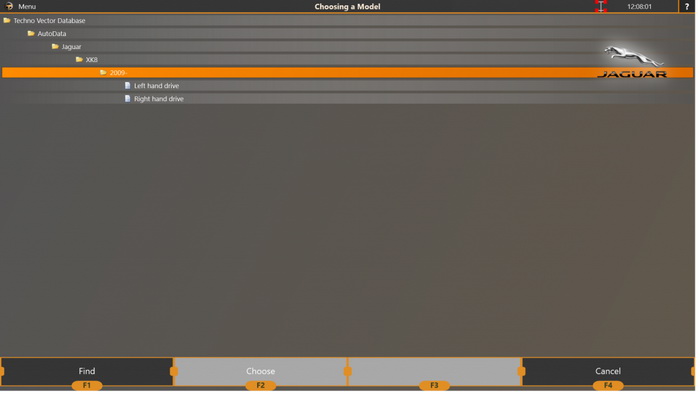

 БАЗА ДАННЫХ

• Содержит более 40000 моделей автомобилей;

• Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;

• Пожизненные бесплатные обновления базы данных;

• Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)

 ПРОЧИЕ ВОЗМОЖНОСТИ

• Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.

• Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных

• Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"

• Поддержка ASA Network
