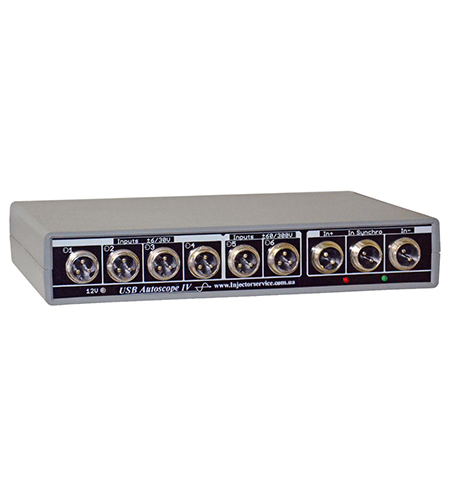

USB Autoscope IV (usb осциллограф) полный комплект - это один из самых известных и любимых приборов в данном сегменте оборудования.
Описание
Прибор универсален и не привязан к какой-либо автомобильной марке. Подключается к USB порту ПК или Notebook с операционной системой Windows 98se*/Me*/2000/XP/Vista/7/8. Прибор может работать в следующих режимах:
• Режим аналогового осциллографа;
• Режим цифрового анализатора;
• Режим диагностики системы зажигания;
• График разрежения;
• Режим диагностики системы газораспределения;
• Режим измерения угла опережения зажигания;
• Режим измерения временных параметров сигнала;
• Измерение относительного расхода топлива;
• Автоматический анализ осциллограмм.
Функциональность (применяемость)
• USB Autoscope IV снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB).
• Тестовое напряжение изоляции - 3 kV в течение 1 минуты.
• Ёмкость изоляции - не выше 70 pF.
• Сопротивление изоляции - не менее 10 GΩ
Параметры прибора:
Режим аналогового осциллографа
|
Количество аналоговых входов |
8 |
|
Количество каналов осциллографа |
1, 2, 4, 8 (по выбору) |
|
Разрешение АЦП |
12 бит |
|
Диапазон измеряемого напряжения |
±6 / 30 V - 1-4й аналоговые входа; ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10; ±6 V - 7-8й аналоговые входа. |
|
Максимальная частота оцифровки на канал |
в 1-но канальном режиме - 12,5 MHz; в 2-х канальном режиме - 5,0 MHz; в 4-х канальном режиме - 2,5 MHz; в 8-ми канальном режиме - 1,25 MHz. |
|
Режим оцифровки |
непрерывный поток |
|
Входное сопротивление |
1 MΩ |
|
Дополнительные возможности |
свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету") |
Режим цифрового анализатора
|
Количество входов цифрового анализатора |
9 |
|
Диапазон входного напряжения для цифрового анализатора |
0…5,5V |
|
Режимы |
2-х, 4-х, 8-и канальный анализатор |
|
Максимальная частота оцифровки на канал |
в 2-х канальном режиме - 100 MHz; в 4-х канальном режиме - 50 MHz; в 8-ми канальном режиме - 25 MHz. |
|
Входное сопротивление |
10 kΩ. > 1 MΩ при напряжениях (0…5 V); 510 Ω при выходе за диапазон |
|
максимальный обеспечиваемый со стороны устройства поток данных |
25MB/s |
|
ток потребления |
рабочий режим: не более 350mA режим ожидания: не более 60mA |
Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК. USB Autoscope IV работает под управлением Программы USB Осциллограф.
Параметры ПО USB Осциллограф:
|
Основные возможности |
режим отображения + запись + измерения в реальном масштабе времени одновременно |
|
количество каналов аналогового осциллографа |
1, 2, 4, 8 (по выбору) |
|
Параметры развертки для режима аналогового осциллографа |
1-но канальный режим - 2 ΜS / Div. - 1 S / Div.; 2-х канальный режим - 5 ΜS / Div. - 1 S / Div.; 4-х канальный режим - 10 ΜS / Div. - 1 S / Div.; 8-ми канальный режим - 20 ΜS / Div. - 1 S / Div. с шагом 1-2-5. |
|
Параметры развёртки для режима цифрового анализатора |
2-х канальный режим - 0,2 ΜS / Div. - 0,2 S / Div.; 4-х канальный режим - 0,5 ΜS / Div. - 0,5 S / Div.; 8-ми канальный режим - 1 ΜS / Div. - 1 S / Div. с шагом 1-2-5. |
|
Максимальная частота оцифровки на канал |
в 1-но канальном режиме - 12,5 MHz; в 2-х канальном режиме - 5,0 MHz; в 4-х канальном режиме - 2,5 MHz; в 8-ми канальном режиме - 1,25 MHz. |
|
Параметры детализации по напряжению (только для режима аналогового осциллографа) |
для диапазона входных напряжений ± 6 / 30 V - 50 mV / Div. - 5 V / Div.; для диапазона входных напряжений ± 60 / 300 V - 0,5 V / Div. - 50 V / Div.; при использовании ёмкостного датчика - 500 V / Div. - 50 kV / Div. |
|
синхронизация в режиме аналогового осциллографа |
по любому каналу, фронт, уровень, порог по уровню, порог по времени |
|
количество каналов цифрового анализатора |
по выбору 2, 4, 8 |
|
параметры развертки для режима цифрового анализатора |
2-х канальный режим 0,2мкс/дел. - 0,2с/дел.; 4-х канальный режим 0,5мкс/дел. - 0,5с/дел.; 8-ми канальный режим 1мкс/дел. - 1с/дел. с шагом 1-2-5 |
|
синхронизация в режиме цифрового анализатора |
по любому каналу, фронт |
|
минимальное время записи (при условии наличия свободного дискового пространства) |
режим аналогового осциллографа: 1-но канальный режим (12,5MHz) - 170 сек; 2-х и 4-х канальный режим (10MHz) - 240 сек; режим цифрового анализатора - 85 сек. С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз |
|
максимальный размер файла |
режим аналогового осциллографа - 3GB; режим цифрового анализатора - 2GB |
|
Измерительный инструментарий |
max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала |
|
Выходные форматы |
бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати |
|
Дополнительные возможности |
Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов. Функция отображения значения измеряемой физической величины. С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла |
Осциллограф
- одна из жизненно важных составных частей радиоприемников. Используется для улавливания электросигналов, которые поступают непосредственно на вход.
Одним из наиболее популярных usb-осциллографом для диагностики автомобиля является USB Autoscope IV, который позволяет с помощью стандартного входа usb, подключать осциллограф к компьютеру, что делает его наиболее удобным и практичным.
По разновидности обрабатывания поступающих на вход сигналов осциллографы могут быть аналоговыми и цифровыми.
Конструкция осциллографов на самом деле очень проста и многие радиолюбители предпочитают создавать такие приборы самостоятельно. Конечно, при ручной сборке может ухудшиться качество связи, зато можно интересно провести время и развить себя со стороны электротехники.
Прямой функционал такого прибора является измерение, наблюдение, исследование или запись колебаний электрического тока. USB Autoscope IV usb-осциллограф постоловского позволяет запоминать итоги производимых измерений для дальнейшего использования, сравнения результатов, обеспечивать четкую фильтрацию аналоговых сигналов, измерять напряжение и частоту сигнала, а также менять их, также позволяет производить синхронизацию полученных данных.
Программа позволяет выставлять маркеры для комментариев к работе, возможность написание дополнительных скриптов или использования уже имеющихся наработок на базе VBScript или Jscript. Все скрипты соответствуют сертификату качества и спецификациям RS232, PS/2, I2C, SPI. USB Осциллограф сохраняет данные в любом удобном для пользования виде бинарного или графического файла или распечатанном на принтере.
На рынке представлен осциллографов в двух-, трех-, шести- и восьмиканальном диапазоне. Чем больше каналов, тем дороже обойдется такой прибор, но зато он позволит производить больше действий. Выбирайте правильный usb-осциллограф.
Требования к персональному компьютеру для работы с прибором:
|
центральный процессор |
Pentium IV 2GHz |
|
оперативная память |
1GB |
|
жёсткий диск |
10GB свободного дискового пространства, режим обмена не ниже UDMA 100 |
|
оптический привод |
CD-ROM для инсталляции программного обеспечения |
|
интерфейс |
USB 2.0 HI-SPEED |
|
видео адаптер |
AGP или PCI Express |
|
Монитор |
SVGA |
|
операционная система (ОС) |
Windows XP, Vista, 7, 8 |
|
Дополнительные требования |
Корпус компьютера обязательно должен быть заземлен, в противном случае возможен выход из строя прибора или компьютера. Исключение составляют мобильные компьютеры типа Notebook, питающиеся от внутренней аккумуляторной батареи при отключенном сетевом адаптере. Для нормального функционирования компьютера должны быть установлены "родные" драйвера материнской платы компьютера. Для нормального функционирования дисковой подсистемы компьютера, обязательно должен быть включён режим DMA. |
Полный комплект USB Autoscope IV включает в себя:
|
|
|
|
|
|
USB Autoscope IV, (USB 2.0 A/B интерфейсный кабель, фиксатор USB кабеля, питающий кабель, CD с программным обеспечением) |
Dx датчик разрежения -0.95…+0.15 Bar – 1 шт. |
Sync датчик синхронизации по первому цилиндру - 1 шт. |
DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания - 1 шт. |
|
|
|
|
|
|
Cx-M универсальный накладной ёмкостной датчик - 1 шт. |
Lx-M универсальный накладной индуктивный датчик - 1 шт. |
Px35 датчик давления в цилиндре -0.95…+35 Bar - 1 шт. |
Универсальный кабель - 4 шт. |
|
|
|
|
|
|
Измерительный адаптер - 4 шт. |
Подставка-держатель прибора - 1 шт. |
PxLonger удлинитель для датчика давления в цилиндре (M14 x 1.25) - 1 шт. |
Spark Gap высоковольтный искровой разрядник - 1 шт. |
|
|
|
|
|
|
Пробник-игла - 4 шт. |
Пробник-зажим прокалыватель - 2 шт. |
Пробник-зажим «крокодил» - 2 шт. |
Провод-удлинитель пробника - 4 шт. |
